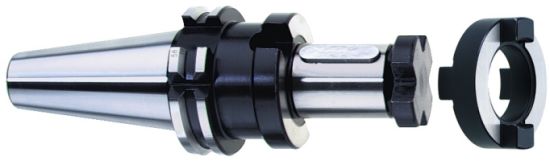

ANSI-CAT - ANSI-CAT metrisch - Kombiaufsteckfräserdorn SK40
Technische Beschreibung
Verwendung: | zur Aufnahme von Fräsern mit Längs- oder Quernut. |
Lieferumfang: | mit Fräseranzugsschraube DIN 6367, Mitnehmerring DIN 6366 und Paßfeder. |
Ausführung: | "Vickershärte min. 630 HV (min. 56 HRC), Kegel, zapfen und Plananlage-Fläche geschliffen." |
Genauigkeit: | Rundlaufabweichung des Kegels zum Zapfen 8µm max. |
Besonderheit: | Bolzengewinde M16 / Drm nach Bund 44,45mm / Die Aufnahmen haben keine ANSI-CAT Orientierungsbohrung in der Mitnehmernut, dafür die DIN-Orientierungskerbe. |
Zolltarifnummer: | 84 661 02 0 |

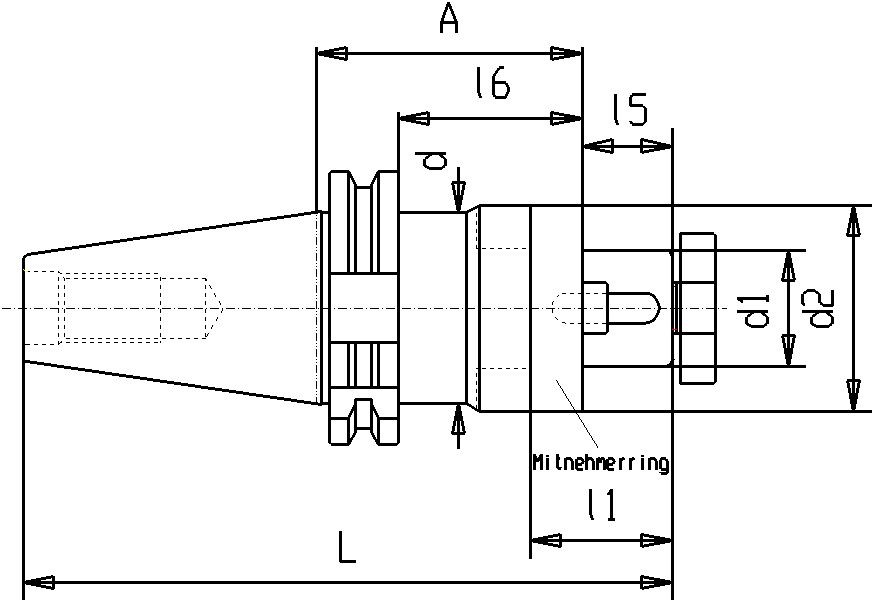

Datenblatt drucken| Artikel-Nr. | SK | d1 | Gewinde | A | l1 | l5 | l6 | d2 | d | L | Lagerbestand 20.12. 08:15 |
Nettopreis | Preis / Lieferzeitanfrage | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A340 40x16x 59 | 40 | 16 | M16 | 59 | 27 | 17 | 40 | 32 | 44,45 | 145 | 12 |
Bitte fragen Sie an
|
||
| A340 40x22x 59 | 40 | 22 | M16 | 59 | 31 | 19 | 40 | 40 | 44,45 | 145 | 13 |
Bitte fragen Sie an
|
||
| A340 40x27x 62 | 40 | 27 | M16 | 62 | 33 | 21 | 43 | 48 | 44,45 | 152 | 16 |
Bitte fragen Sie an
|
||
| A340 40x32x 69 | 40 | 32 | M16 | 69 | 38 | 24 | 50 | 58 | 44,45 | 162 | 20 |
Bitte fragen Sie an
|
||
| A340 40x40x 75 | 40 | 40 | M16 | 75 | 41 | 27 | 41 | 70 | 44,45 | 171 | 15 |
Bitte fragen Sie an
|
||
Lagerbestandsdaten vom 2024-12-20 08:15:00
